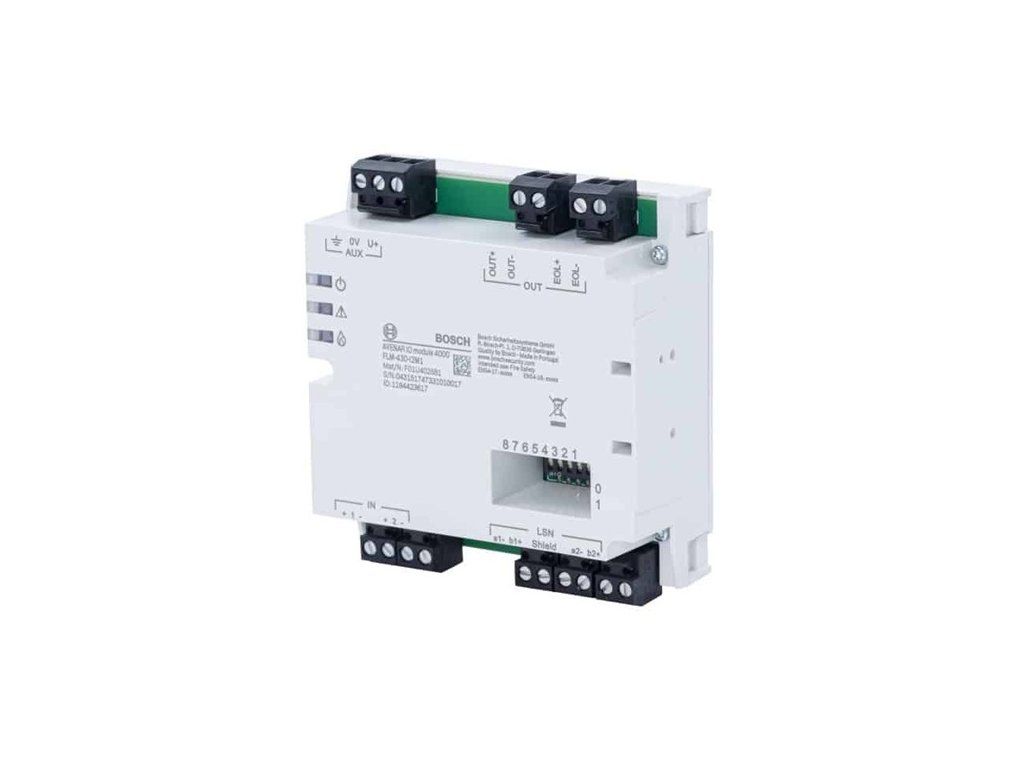

FLM-430-I2M1 Vazební člen LSNi s 1 monit.výstupom a 2 vstupmi

Podrobný popis

• Pokročilý vstupno-výstupný (I/O) modul z novej série AVENAR IO module 4000.
• Monitorované ovládanie signalizačných zariadení pomocou prepnutia pólov

• Ovládanie protipožiarnych zariadení s konfigurovateľnou bezpečnostnou logikou a spätnoväzbovými vedeniami

• LED displej na indikáciu stavu

• Diagnostické údaje pre jednoduchšiu údržbu

• Montáž na povrch alebo na DIN lištu


Elektrické charakteristiky

LSN

• Prevádzkové napätie (VDC) 15 VDC – 33 VDC
• Príkon (mA) max. 0,72 mA


Externé napájanie

• Prevádzkové napätie (VDC) 17 VDC – 30 VDC
• Priemerný pokojový prúd (NAC) typ. 4 mA / max. 8,5 mA
• Priemerný alarmový prúd (NAC) typ. 12 mA / max. 18 mA
• Priemerný pokojový prúd (ovládanie) typ. 4 mA / max. 9,5 mA
• Priemerný alarmový prúd (ovládanie) typ. 3 mA / max. 6,5 mA
• Odpor vedenia max. 50 Ω
• Dĺžka vedenia max. 1000 m

Uzemnenie

• Konfigurácia monitorovania zemného skratu pre AUX, OUT, IN1 a IN2 Zapnuté, Vypnuté

Monitorovaný výstup

• Výstupné napätie 0 VDC – 30 VDC
• Výstupný prúd 2 A nepretržite, 11 A po dobu 50 ms, 20 A po dobu 6 ms
• Vnútorný pokles napätia (AUX na OUT) max. 1 V pri 2 A
• Výstupné signály Stabilné
• Časový kód 3
• Synchronizačný protokol (Wheelock)
• Bezpečnostný stav prerušenie, zachovanie
• Doba spätnej väzby 3 s – 255 s
• Záverečný odpor 3,9 kΩ
• Odpor vedenia max. 50 Ω
• Dĺžka vedenia max. 1000 m
• Kapacitná záťaž max. 1,5 mF
• Induktívna záťaž max. 1 mH

Vstup

• Monitorovacie napätie max. 13 VDC
• Monitorovací prúd max. 8 mA
• Záverečné odpory 3,3 kΩ, 2,7 kΩ, 680 Ω
• Odpor vedenia max. 50 Ω
• Dĺžka vedenia max. 1000 m
• Galvanické oddelenie od LSN Áno

Mechanické charakteristiky

• Farba LED Červená; Žltá; Zelená (Požiarny alarm; Porucha; Prevádzka)
• Nastavenie LSN/adresy 8 prepínačov DIP
• Pripojenia 8 zásuvných konektorov so skrutkovacím upevnením
• Priečny rez vodiča 0,34 mm² – 2,5 mm²
• Farba (RAL) podobná RAL 9003 Signálna biela
• Rozmery (V x Š x H) (mm) 96 mm x 87,5 mm x 35 mm
• Hmotnosť (g) 135 g

Environmentálne

• Prevádzková teplota (°C) -20 °C – 50 °C
• Skladovacia teplota (°C) -25 °C – 70 °C
• Stupeň krytia FLM-430-I2M1 IP30
• Stupeň krytia FLM-430-SMB IP 54
• Trieda zariadenia (IEC 62368-1) III
• Relatívna vlhkosť pri prevádzke, bez kondenzácie (%)
