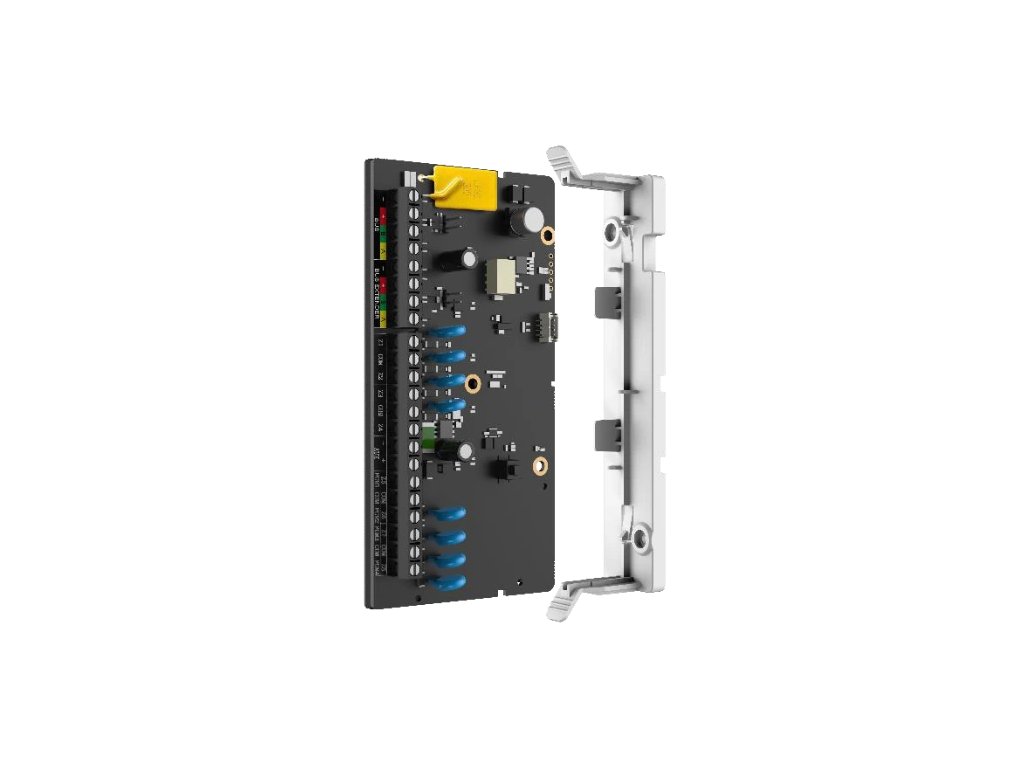

DS-PM501Z8T4/Unit drôtový In/Out expander(doska) AxPRO

Podrobný popis

• 8 zónových vstupov na detekciu narušenia
• 4 zóny konfigurovateľné ako výstupy PGM
• 1 výstup AUX pre napájanie detektorov
• Vstavaný zbernicový expander pre rozšírený rozsah zbernice
• Kompatibilný so širokou škálou káblových detektorov tretích strán

Vstupy (zóny)

• Max. Zóny 8
• Vstavané zóny 8

Výstupy

• Max. výstupy 4
• Vstavané výstupy PGM 4 (programovateľné Z5~Z8)

Sieťové prepojenie

• Rozšírenie zbernice Áno
• Technológia zbernice Poloduplexná RS-485
• Zbernicové zapojenie 4-žilový alarmový kábel (minimálne 2×0,5 mm²+2×0,22 mm²)

Napájanie - všeobecné

• Nominálne vstupné napätie 12 VDC (9~16 VDC), napájané zo zbernice
• Max. prúd 80 mA @12VDC Max. prúd 150 mA @12VDC

Napájanie - výstup pomocného napájania

• Výstupný výkon 12V DC nominálne (9~16 VDC), 500 mA
• Ochrana výstupu 500 mA PPTC

VýstupPGM

• Výstupné napätie 0 VDC so spínaním (výstup NPN)
• Max. prúd 200 mA na výstup

Výkon

• Prevádzková teplota -10 °C až 50 °C, len na vnútorné použitie
• Teplota skladovania -20°C až 60°C (-4°F až 140°F)
• Relatívna vlhkosť 10% ~ 90% bez kondenzácie

Fyzikálne vlastnosti

• Rozmery (š × v × h) 130 × 65 × 21 mm
• Hmotnosť 75 g
• Deaktivovaný proti sabotáži
• Metóda inštalácie Zápustná montáž

Zhoda

• Elektrická zhoda CE, CB
• EN 50131 bezpečnostný stupeň 2, trieda ochrany životného prostredia II
