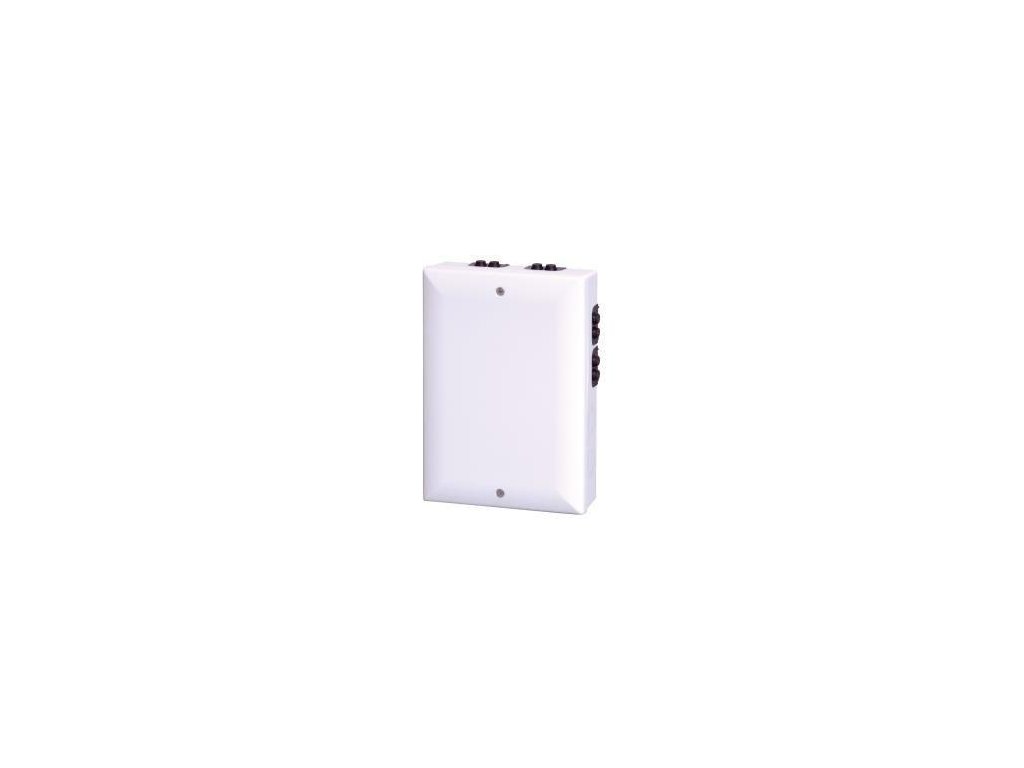

FLM-420-O8I2-S Vazební člen LSNi s 8 výstupy (OC) a 2 vstupy

• Osem individuálne prepínateľných polovodičových výstupov

• Výstupy sú elektricky izolované od slučky LSN a odolné proti skratu

• Max. spínaný prúd na výstup 700 mA

• Individuálne voliteľné monitorovacie funkcie (EOL alebo kontakt) pre každý z dvoch vstupov

• Zachováva funkcie slučky LSN v prípade prerušenia alebo skratu vedenia vďaka dvom integrovaným izolátorom

• Jednoduché zapojenie vďaka zásuvným svorkovniciam

Elektrické charakteristiky

• Vstupné napätie LSN 15 V DC až 33 V DC
• Max. odber prúdu z LSN 5,5 mA
• Výstupy 8, nezávislé Max. prepínateľné napätie polovodičových výstupov 30 V DC
• Max. spínaný výstupný prúd 700 mA na výstup (v závislosti od externého napájania)
• Externé napájanie 5 V DC až 30 V DC
• Vstupy 2, nezávislé
• Monitorovanie linky s rezistorom EOL EOL Nominálne 3,9 kΩ
• Celkový odpor vedenia RΣ s RΣ = RL/1 + RL/2 + REOL Pohotovostný režim: 1500 Ω až 5500 Ω, skrat: < 800 Ω Prerušenie vedenia: > 85000 Ω
• Monitorovanie kontaktov Maximálna sila prúdu (prúdový impulz) 8 mA
• Minimálny čas aktivácie vstupov IN 1...2 3,2 s

Mechanické charakteristiky

• Pripojenie 30 skrutkových svoriek
• Prípustný priemer vodičov 0,6 mm2 až 3,3 mm2
• Nastavenie adresy 3 otočné prepínače
• Materiál ABS + PC-FR
• Farba krytu Signálna biela, RAL 9003
• Rozmery Približne 140 x 200 x 48 mm (š x v x h)
• Hmotnosť (bez obalu/s obalom) Približne 480 g /800 g

Prevádzkové prostredie

• Prípustná prevádzková teplota -20 °C až +65 °C
• Prípustná teplota skladovania -25 °C až +80 °C
• Prípustná relatívna vlhkosť < 96 % (nekondenzujúca)
• Triedy zariadení podľa IEC 60950
• Zariadenie triedy III
• Trieda ochrany podľa IEC 60529 IP 54
