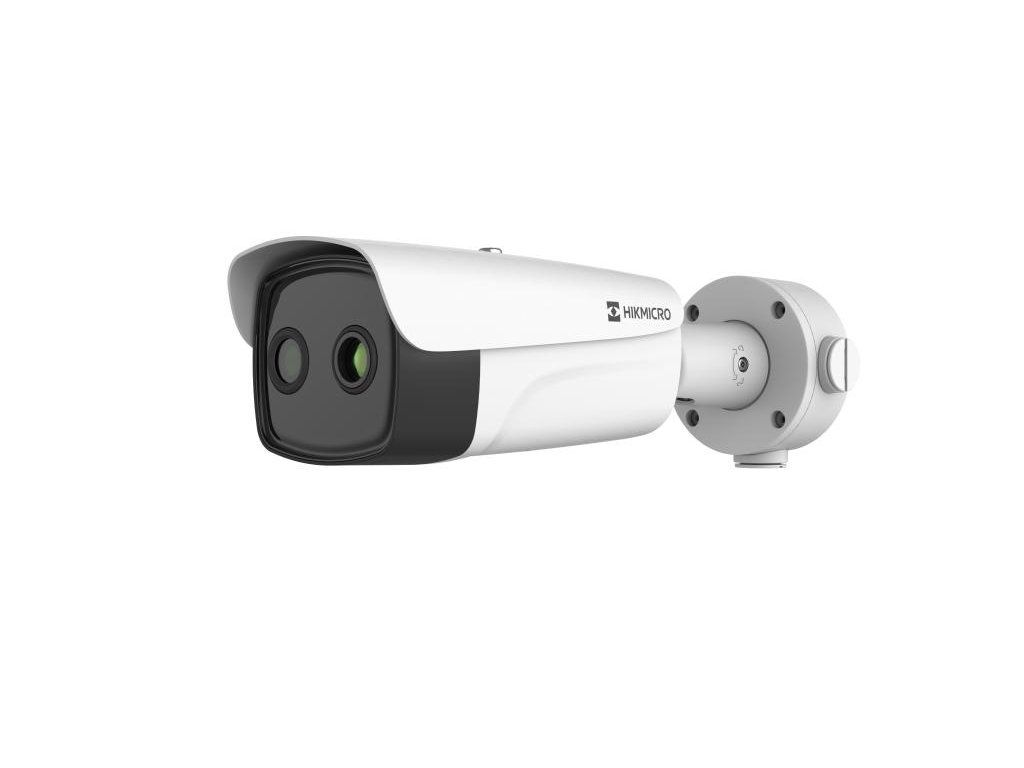

HM-TD2638-15/G0/T1Y(15mm) termo-optická komp.kamera

Podrobný popis

• Rozlíšenie 384 × 288, 12 μm, VOx UFPA, NETD ≤ 20 mK (25 °C, F1.0)
• Analýza video obsahu 3.0 (VCA3.0): vysoko presná detekcia a klasifikácia vozidiel a osôb
• Alarm pri výnimočných teplotách na prevenciu požiarov, -20 °C až 150 °C (-4 °F až 302 °F), ± 8 °C (± 14,4 °F)
• Algoritmus detekcie požiaru a dymu
• Podpora algoritmu filtra odrazu slnka
• Vstavaný šifrovací modul TPM 2.0 pre kyberbezpečnosť
• Technológia spracovania obrazu: lineárny, histogram, samoadaptívny režim termálneho AGC, DDE, 3D DNR
• Vysoko kvalitný detektor s 10-ročnou zárukou

Schválenie

• Ochrana proti korózii: NEMA 4X (NEMA 250-2018)
• EMC: CE-EMC (EN 55032: 2015, EN 61000-3-2:2019, EN 61000-3-3: 2013+A1:2019, EN50130-4: 2011+A1: 2014); RCM (AS/NZS CISPR 32: 2015); IC (ICES-003: vydanie 7)
• Životné prostredie: CE-RoHS：2011/65/EU, WEEE: 2012/19/EU, Reach：Nariadenie (ES) č. 1907/2006
• Ochrana: IP67: IEC 60529-2013 IK10: IEC 62262-2002
• Bezpečnosť: CB: IEC 62368-1: 2014+A11; CE-LVD: EN 62368-1: 2014/A11: 2017; BIS: IS 13252 (časť 1): 2010/ IEC 60950-1: 2005 LOA: SANS/IEC 60950-1

Tabuľka detekčného dosahu/Rozsah smart funkcií

• Rozsah VCA pre ľudí: 150 m
• Rozsah VCA pre vozidlá: 450 m

Všeobecné informácie

• Rozmery: 376,1 mm × 119,1 mm × 118,1 mm (14,81„ × 4,68“ × 4,65")
• Jazyk menu: 32 jazykov Angličtina, ruština, estónčina, bulharčina, maďarčina, gréčtina, nemčina, taliančina, čeština, slovenčina, francúzština, poľština, holandčina, portugalčina, španielčina, rumunčina, dánčina, švédčina, nórčina, fínčina, chorvátčina, slovinčina, srbčina, turečtina, kórejčina, tradičná čínština, thajčina, vietnamčina, japončina, lotyština, litovčina, portugalčina (Brazília)
• Spotreba energie: 24 VAC ± 25 %: 0,33 A až 0,55 A, max. 12,1 W 12 VDC ± 25 %: 0,8 A až 1,33 A, max. 11,3 W PoE (802.3af, trieda 3): 36 V až 57 V, 0,33 A až 0,21 A, max. 11,8 W
• Napájanie: 24 VAC ± 25 %, 12 VDC ± 25 %, 24 VDC dvojžilová svorkovnica PoE (802.3af, trieda 3)
• Stupeň ochrany: IP67 Štandardná ochrana proti blesku TVS 4000 V, ochrana proti prepätiu, ochrana proti prechodným napätiam Skriňa s odolnosťou IK10 Antikorózna skriňa NEMA 4X
• Hmotnosť: 1,82 kg (4,01 lb)
• Prevádzková teplota/vlhkosť: Teplota: -40 °C až 70 °C (-40 °F až 158 °F) Vlhkosť: 95 % alebo menej

Iluminátor

• IR vzdialenosť: Až 75 m
• Intenzita a uhol IR: Automaticky nastavené

Efekt obrazu

• Fúzia obrazu dvoch spektier: Zobrazenie detailov optického kanála na termovíznom kanáli
• EIS: Termovízny kanál podporuje EIS, exkluzívne so všetkými smart funkciami
• Obraz v obraze: Zobrazenie čiastočného obrazu termálneho kanála na celej obrazovke optického kanála
• Farbenie cieľa: Áno. Podporované v režime biela horúca a čierna horúca.

Rozhranie

• Akcia pri alarme: Nahrávanie na SD kartu/Reléový výstup/Smart zachytenie/Nahranie na FTP/Prepojenie s e-mailom
• Vstup alarmu: 2, vstup alarmu (0–5 VDC)
• Výstup alarmu: 2-kanálové, reléové výstupy (akcie pri alarme konfigurovateľné)
• Analógový výstup: 1,0 V [p-p]/75 Ω, PAL/NTSC/BNC
• Audio vstup: 1, 3,5 mm vstup pre mikrofón/linkový vstup Linkový vstup: 2 – 2,4 V [p-p], výstupná impedancia: 1 kΩ ± 10 %
• Audio výstup: Lineárna úroveň, impedancia: 600 Ω
• Komunikačné rozhranie: 1, RJ45 10 M/100 M samonastaviteľné ethernetové rozhranie. 1, rozhranie RS-485 (poloduplex)

Sieť

• API: ISAPI, ISUP, HIKVISION SDK a platforma na správu tretích strán, Open Network Video Interface, ONVIF (profil S, profil G, profil T)
• Klient: iVMS-4200, Hik-Connect
• Sieťové úložisko: Karty MicroSD/SDHC/SDXC (až 512 GB) lokálne úložisko, NAS (NFS, SMB/CIFS), automatické doplňovanie siete (ANR)
• Protokoly: IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, TP, Bonjour, SFTP, SRTP, TLS
• Bezpečnosť: Overovanie používateľov (ID a heslo), viazanie MAC adries, šifrovanie HTTPS, riadenie prístupu IEEE 802.1x, filtrovanie IP adries
• Súčasné živé zobrazenie: Až 20 kanálov
• Úroveň používateľa/hostiteľa: Až 32 používateľov, 3 úrovne: Správca, Operátor, Používateľ

Optický modul

• Režim deň a noc: IR Cut Filter s automatickým prepínaním
• Zorné pole: 39,4° × 22° (H × V)
• Ohnisková vzdialenosť: 8 mm
• Obrazový senzor: 1/2,7" CMOS s progresívnym snímaním
• Min. osvetlenie: 0,0089 luxu pri (F1,6, AGC zapnuté), 0 luxov s IR
• Rozlíšenie: 2688 × 1520
• Rýchlosť uzávierky: 1 s až 1/100 000 s
• WDR: 120 dB
• Vyváženie bielej: MWB/AWB1/Locked WB/Fluorescentná lampa/Žiarovka/Lampa s teplým svetlom/Prirodzené svetlo

Smart funkcia

• Detekcia požiaru: Dynamická detekcia požiaru, detekcia až 10 bodov požiaru
• Detekcia dymu: Detekcia až 10 bodov dymu
• Presnosť merania teploty: ± 8 °C (±14,4 °F)
• Meranie teploty: 3 typy pravidiel merania teploty, celkom 21 pravidiel (10 bodov, 10 oblastí a 1 čiara)
• Teplotný rozsah: -20 °C až 150 °C (-4 °F až 302 °F)
• VCA: 4 typy pravidiel VCA (prekročenie línie, narušenie, vstup do oblasti a výstup z oblasti), celkovo až 8 pravidiel VCA.

Termo modul

• Clona: F1.0
• Digitálny zoom: ×2, ×4，×8
• Zorné pole: 17° × 12,8° (H × V)
• Ohnisková vzdialenosť: 15,4 mm
• IFOV: 0,78 mrad
• Obrazový senzor: Nechladené matice v ohniskovej rovine z oxidu vanádu
• Min. zaostrovacia vzdialenosť: 5 m
• NETD: ≤ 20 mK (@25° C, F# = 1,0)
• Rozstup pixelov: 12 μm
• Rozlíšenie: 384 x 288

Video a audio

• Kompresia zvuku: G.722.1/G.711ulaw/G.711alaw/MP2L2/G.726/PCM
• Main stream: Optický kanál 50 Hz: 25 fps (2688 × 1520, 1920 × 1080, 1280 × 720) 60 Hz: 30 fps (2688 × 1520, 1920 × 1080, 1280 × 720) Teplotný kanál 25 fps (1280×720P， 704×576， 352×288， 384×288)
• Substream: Optický kanál 50 Hz: 25 fps (704 × 576, 352 × 288) 60 Hz: 30 fps (704 × 480, 352 × 240) Termálny kanál 25 fps (704 × 576, 352 × 288, 384 × 288)
• Kompresia videa: Main stream: H.265/H.264 Substream: H.265/H.264/MJPEG

Video a obraz

• Farebné palety: 17 typov (Biela horúca, Čierna horúca, Fusion 1, Dúha, Fusion 2, Ironbow 1, Ironbow 2, Sépia, Farba 1, Farba 2, Ľadový oheň, Dážď, Červená horúca, Zelená horúca, Tmavomodrá, Zima, Leto)
