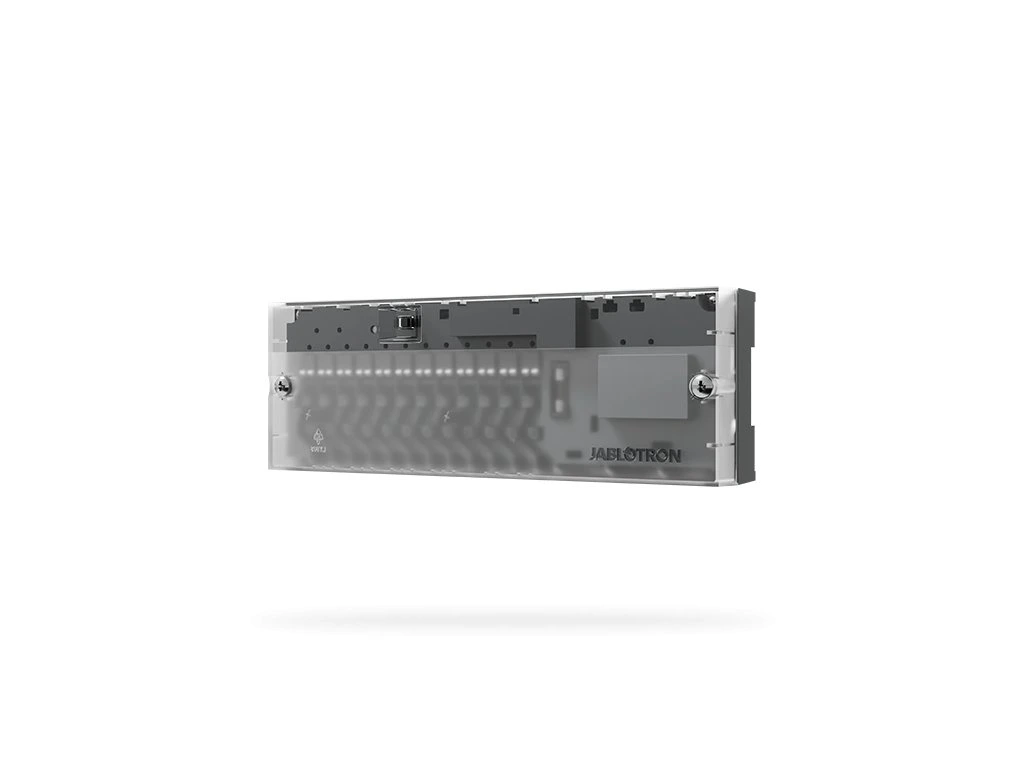

JB-128N Modul pre ovládanie hlavíc podlah.kúrenia

Zónová regulace snadno a rychle

Modul umožňuje efektivní propojení JABLOTRON 100+ s teplovodním topným systémem.

Pro regulaci až 12 nezávislých okruhů lze přímo do modulu zapojit 12 bez proudu uzavřených, termoelektrických hlavic napájených z 230 V, s příkonem do 2W.

Volitelně může modul ovládat i pomocné cirkulační čerpadlo a zdroj tepla. Oba pomocné výstupy spínají automaticky, pokud alespoň jeden z okruhů topí.

Snadná instalace přímo do rozdělovače

Základna modulu je uzpůsobena pro snadnou instalaci pomocí stahovacích pásek přímo na trubky uvnitř rozdělovače podlahového vytápění. Alternativně je možná i montáž na DIN lištu nebo rovný povrch.

Bezšroubové svorky a komfortní řešení fixace pomohou s efektivním zapojením a organizací napájecí i komunikační kabeláže vzákladně. Poté se jednoduše přiklopí střední díl s elektronikou obsahující výstupní svorky pro jednotlivé hlavice. Po rychlémzapojení hlavic s fixací kabelů pomocí labyrintu stačí nasadit vrchní kryt a je hotovo.

Chytré integrované funkce usnadňují nastavení

Jednotlivým výstupům pro hlavice se jednoduše přiřadí PG, která ovládají jednotlivé termostaty při požadavku topit. O vše ostatníse již postarají integrované funkce modulu:

• K dispozici je nastavitelné zpoždění i přesah pro sepnutí topného zdroje i cirkulačního čerpadla, poskytující prodlevu potřebnou k otevření a uzavření hlavic. Funkce brání zbytečnému natápění do uzavřeného systému a zároveň zajistí dochlazení okruhu po dobu uzavírání.
• Proti zatuhnutí hlavic a cirkulačního čerpadla mimo topnou sezónu modul automaticky v pravidelných intervalech krátce aktivuje všechny výstupy.
• K modulu lze připojit externí NC bezpečnostní termostat, který v případě přehřátí otopné vody automaticky odstaví všechny výstupy, aby zabránil poškození podlah.
• Manuální přepínač AUTO / ALL ON umožňuje aktivovat všechny výstupy pro ruční provoz i bez připojené nebo oživené ústředny. Tím je možné například vysoušet stavbu nebo ručně temperovat ještě před instalací zbytku systému.

   Na co si dát při návrhu systému pozor

• × Modul, jako nealarmový prvek, není vybaven sabotážním senzorem. U instalací s požadavkem plnění stupně zabezpečení 2 dle EN 50131 musí být pro ochranu sběrnice modul zapojen na vyhrazeném sběrnicovém výstupu ústředny nebo za oddělovačem sběrnice JA-110T.
• × Výstupy modulu jsou napájeny přes svorky bezpečnostního NC termostatu (dvojice červených svorek). Pokud není termostat připojen, pro funkčnost výstupů musí být červené svorky trvale propojeny např drátem 1,5 mm2 (přes svorky prochází až 1 A při napětí 230 V AC).
• × Modul pro svůj provoz potřebuje jak připojení systémové sběrnice, tak externí napájení ze sítě 230 V. V případě přerušení externího napájení modul se systémem přestane komunikovat.
• × Pro zabránění proudovým špičkám výstupy hlavic spínají postupně. Při společném zapnutí všech přiřazených PG se tak některé výstupy záměrně aktivují s několika vteřinovým zpožděním.
