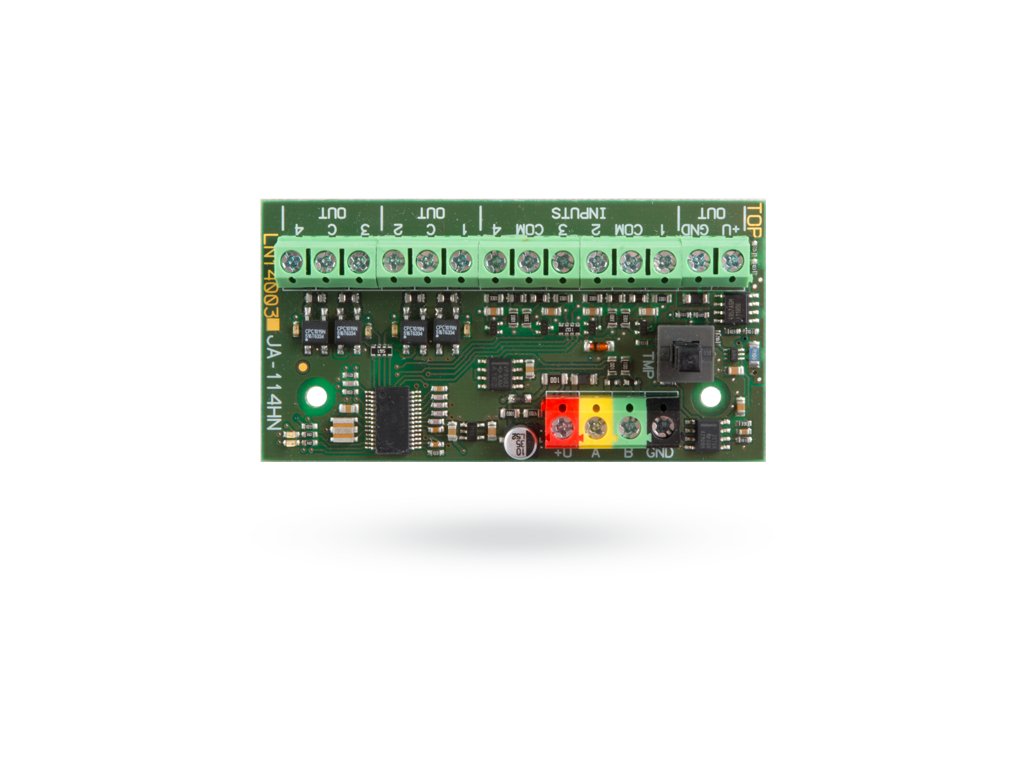

Zbernicový modul - 4 vstupy a 4 výstupy PG

Kód: 4623
Neohodnotené
Značka: Jablotron
€101,58 €84,65 bez DPH

Je vhodný predovšetkým na rekonštrukciu drôtových alarmov, kedy sa detektory zachovávajú. Veľmi časté použitie je aj na ovládanie viacerých spotrebičov pomocou PG výstupov.

Detailné informácie

Kvalitné riešenia
Kvalitné riešenia
Naši odborníci Vám vypracujú riešenia na mieru.
Rýchla technická podpora
Rýchla technická podpora
Pomôžeme vám v krátkej dobe s vašim problémom.
Zákaznícka spokojnosť
Zákaznícka spokojnosť
Ku každému zákazníkovi pristupujeme osobitne.

Podrobný popis

Zbernicový modul, ktorý poskytuje celkom 4 drôtové vstupy s nastaviteľným vyvážením, štyri signálové galvanicky oddelené PG výstupy a pomocné napájanie, chránené elektronickou poistkou. Vstupom je možné nastaviť okrem typu vyváženia aj hodnoty vyvažovacích rezistorov. Výstupy sú riešené ako galvanicky oddelené (vždy dva majú spoločnú svorku C). Modul v ústredni zaberá štyri pozície a je vybavený predným aj zadným sabotážnym snímačom.

Je vhodný predovšetkým na rekonštrukciu drôtových alarmov, kedy sa detektory zachovávajú. Veľmi časté použitie je aj na ovládanie viacerých spotrebičov pomocou PG výstupov. Pomocné napájanie umožňuje dodať prúd pre posilňovacie relé pripojené k signálovému výstupu.

Technické údaje

Kompatibilný s F-Link 1.4.0 a vyšším
Napájanie zo zbernice ústredne 12 V (9…15 V)
Prúdová spotreba pri zálohe 25 mA + spotreba pripojených zariadení
Prúdová spotreba pre voľbu kábla (maximálna) 25 mA + spotreba pripojených zariadení
Maximálny prúd z výstupu +U (elektronická poistka) 200 mA
Maximálny prúd / napätie spínané každým výstupom 500 mA / 38 V
Max. meraný odpor na vstupe 20 kOhm
Max. dĺžka prívodov ku vstupom 100 m
Rozmery 77 x 40 x 31 mm
Klasifikácia stupeň zabezpečenia 2, ACE typ B podľa: STN EN 50131-1, STN EN 50131-3
Prostredie II. vnútorné všeobecné podľa STN EN 50131-1
Rozsah pracovných teplôt -10 °C až +40 °C
Ďalej spĺňa STN EN 50130-4, STN EN 55022

Dodatočné parametre

Kategória: Detektory, vstupy a ovládače
Záruka: 2 roky
Kompatibilný s: F-Link 1.4.0 a vyšším
Napájanie: zo zbernice ústredne 12 V (9…15 V)
Prúdová spotreba pri zálohe (pokojová): 25 mA + spotreba pripojených zariadení
Prúdová spotreba pre voľbu kábla: 25 mA + spotreba pripojených zariadení
Maximálny prúd z výstupu +U (elektronická poistka): 200 mA
Maximálny prúd / napätie spínané každým výstupom: 500 mA / 38 V
Max. meraný odpor na vstupe: 20 kOhm
Max. dĺžka prívodov ku vstupom: 100 m
Rozmery: 77 x 40 x 31 mm
Klasifikácia: stupeň zabezpečenia 2, ACE typ B podľa: STN EN 50131-1, STN EN 50131-3
Prostredie: II. vnútorné všeobecné podľa STN EN 50131-1
Rozsah pracovných teplôt: -10 °C až +40 °C
Ďalej spĺňa: STN EN 50130-4, STN EN 55022
