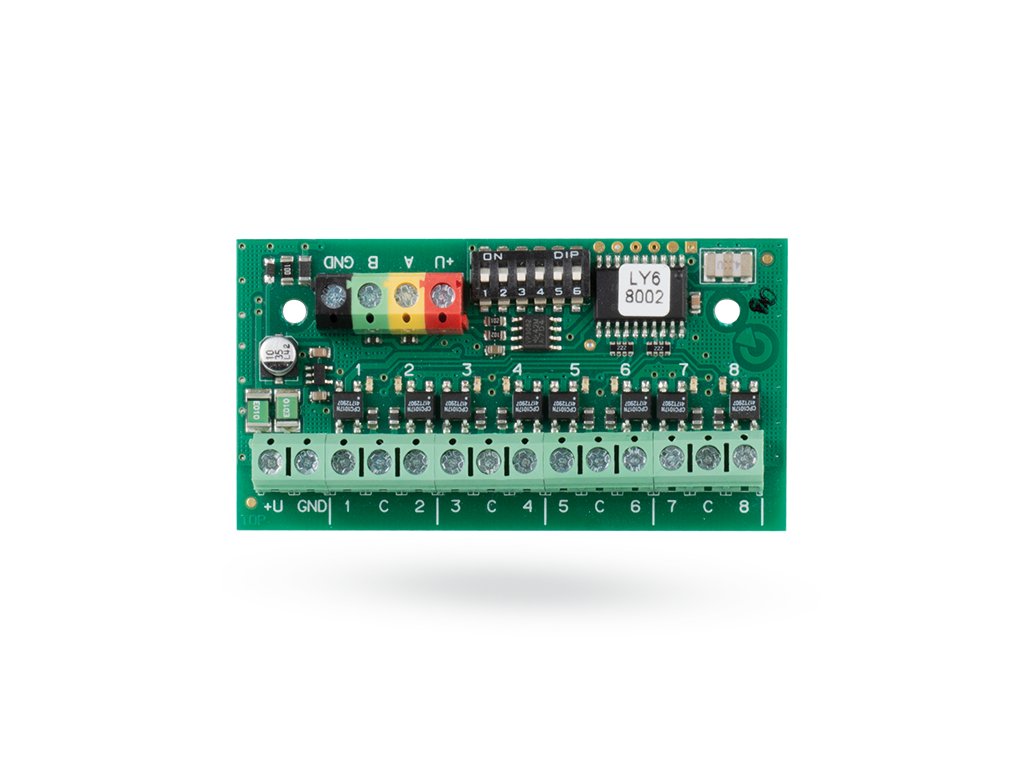

Zbernicový signálový modul PG - 8 výstupov (128)
Kód: 4695
Kvalitné riešenia
Naši odborníci Vám vypracujú riešenia na mieru.
Rýchla technická podpora
Pomôžeme vám v krátkej dobe
s vašim problémom.
Zákaznícka spokojnosť
Ku každému zákazníkovi pristupujeme osobitne.
Podrobný popis
Je konštruovaný pre montáž do viacúčelových krabíc JA-19xPL alebo na DIN lištu. Výstupy sú izolované od zbernice. Nastavovanie sa vykonáva pomocou DIP prepínača.
Nie je adresovateľný (neobsahuje v zabezpečovacom systéme žiadnu pozíciu).
Technické údaje
| Napájanie | zo zbernice ústredne 12V (9 … 15 V) |
|---|---|
| Prúdová spotreba pri zálohe (relé rozopnuté/zopnuté) | 5 mA/10m A |
| Prúdová spotreba pre voľbu kábla | 10 mA |
| Maximálny prúd z výstupu +U (elektronická poistka) | <100 mA (pre výpočty prúdu je potrebné pripočítať všetky pripojené zariadenia) |
| Rozmery | 77 x 40 x 15 mm |
| Klasifikácia | stupeň 2 podľa STN EN 50131-1, len pri umiestnení modulu do krabice JA-194PL alebo JA-195PL s použitím modulu JA-111H TRB |
| Prostredie podľa | STN EN 50131-1 II. vnútorné všeobecné |
| Rozsah pracovných teplôt | -10 °C až +40 °C |
| Ďalej spĺňa | STN EN 50130-4, STN EN 55022, STN EN 60950-1 |
Dodatočné parametre
| Kategória: | Výstupné moduly, relé a indikátory |
|---|---|
| Záruka: | 2 roky |
| Napájanie: | zo zbernice ústredne 12 V (9 …15 V) |
| Prúdová spotreba pri zálohe (relé rozopnuté/zopnuté): | 5 mA/10 mA |
| Prúdová spotreba pre výber kábla: | 10 mA |
| Maximálny prúd z výstupu +U (elektronická poistka): | <100 mA (pre výpočty prúdu je potrebné pripočítať všetky pripojené zariadenia) |
| Rozmery: | 77 x 40 x 15 mm |
| Klasifikácia: | stupeň 2 podľa STN EN 50131-1, len pri umiestnení modulu do krabice JA-194PL alebo JA-195PL s použitím modulu JA-111H TRB |
| Prostredie podľa: | STN EN 50131-1 II. vnútorné všeobecné |
| Rozsah pracovných teplôt: | -10 °C až + 40 °C |
| Ďalej spĺňa: | STN EN 50130-4, STN EN 55022, STN EN 60950-1 |
